LED灯具低压驱动芯片的标称输入电压范围应当满足 DC5-40V，LED灯具以覆盖应
用面的需要，LED灯具耐压如能大于40V 更好；AC 12V 或24 V 输入时简单的桥
式整流器输出电压会随电网电压波动，特别是电压偏高时输出直流电压也会偏高
，LED灯具驱动IC如不能适应宽电压范围，往往在电网电压升高时会被击穿，LED
灯具光源也因此被烧毁。
LED灯具低压驱动芯片的标称输出电流要求大于1.2-1.5A，作为LED灯具用的LED
光源，1W功率的LED灯具光源其标称工作电流为350mA，3W功率的LED灯具光源其
标称工作电流为700mA，功率大的需要更大的电流，因此LED灯具照明灯具选用的
驱动IC必需有足够的电流输出，设计LED灯具产品时必需使驱动IC工作在满负输
出的70-90%的最佳工作区域。使用LED灯具满负输出电流的驱动IC在LED灯具狭小
空间散热不畅，LED灯具容易疲劳和早期失效。
LED灯具在选择时，我们需要参照LED灯具的低压驱动芯片是什么规格，那么LED
灯具对于低压驱动芯片而言有哪些要求呢？我们接着往下看。
SM4A00是输出电流可调、高性价比的单通道LED恒流驱动芯片，具有宽电源电压
范围输入、低阈值电压开启特点。解决因电源电压衰减造成的LED灯带亮度不一
致问题。
低压灯带恒流驱动芯片SM4A00内置内部电源启动�？椤⒌缪够寄？�、输出电流
设置和驱动�？�。

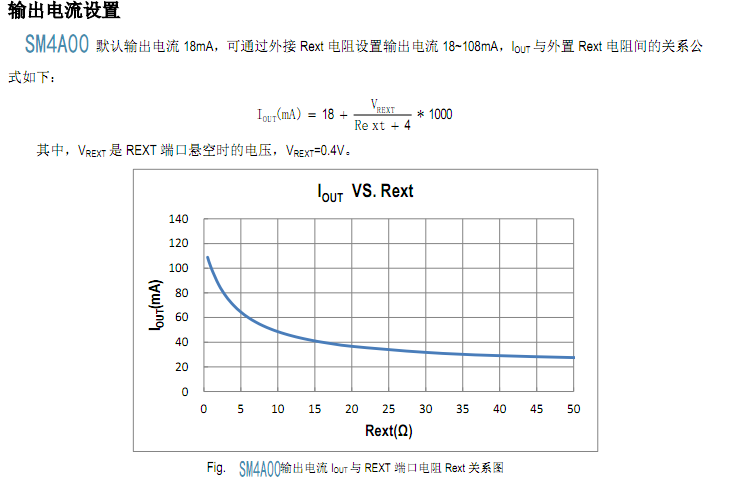

低压灯带驱动恒流芯片SM4A00 输出电流默认18mA、也可通过外置REXT电阻调
至18~108mA。芯片输出电流精度高、且恒流值不随OUT端口电压波动而变化。同
时芯片输出电流具有负温度特性，来保护LED 不受极端电压和电流的热控制，提
高实际应用的可靠性。

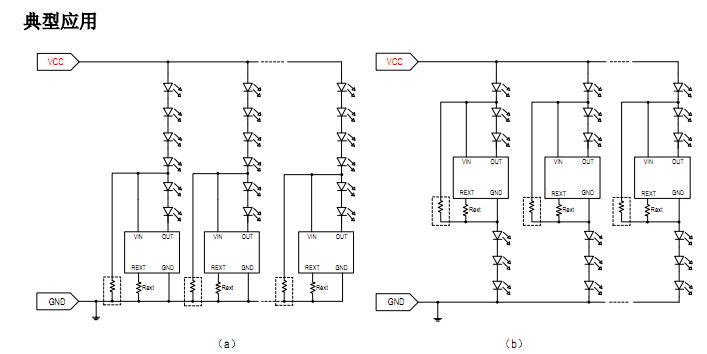

低压灯带驱动IC SM4A00 是一款即插即亮的产品，外围极为简单、可做级
联应用、扩流应用及并联应用，应用极为灵活。
LED灯低压驱动芯片SM4A00产品主要特点分析：
REXT 电阻外置，电流可调
恒 流 拐 点 电 压 低 ： 20mA@VOUT_S=0.40V，VIN=5.0V；
40mA@VOUT_S=0.50V，VIN=5.0V； 60mA@VOUT_S=0.60V，VIN=5.0V；
108mA@VOUT_S=0.85V，VIN=5.0V；
输出电流负温度特性
线路简单、应用灵活，成本低

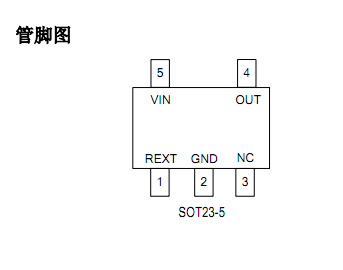

封装形式：SOT23-5
LED灯驱动芯片SM4A00目前开发的方案主要应用领域：
低压灯带5V/12V/24V/36V
模组、软灯带
室内外装饰、汽车装饰
