LED电源芯片的工作原理主要涉及到两个方面：直流电转换和电流控制。
首先，LED电源芯片需要将输入的交流电（通常为市电电压）转换为直流电，以供LED灯使用。这个过程中，一般会采用开关电源的原理，即通过交流电转换器将输入电压整流、滤波，然后使用高频开关元件（如MOS管）实现功率的变换和调节，最终得到稳定的直流电源供给LED灯。
其次，LED电源芯片还需要对LED灯的电流进行控制，以确保LED的亮度和稳定性。为此，通常会采用恒流驱动的方式控制LED的电流。恒流驱动是通过在LED电源芯片中添加一个电流控制回路来实现的。这个回路一般由一个电流检测电阻和一个反馈控制电路组成，电流检测电阻用于感知LED电流的大小，而反馈控制电路则用于根据检测到的电流信号来控制开关电源输出的电流，使其保持在设定的恒流值。
总结起来，LED电源芯片的工作原理可以简单描述为：将输入的交流电转换为稳定的直流电，并通过恒流驱动的方式控制LED灯的电流，以实现LED灯的正常工作和亮度控制。

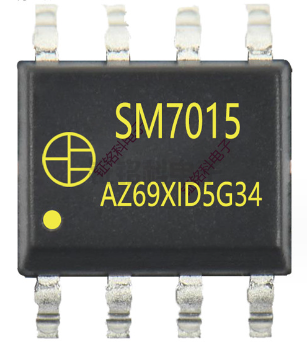

LED电源芯片：非隔离恒压电源芯片SM7015为例：
SM7015 是采用电流模式 PWM 控制方式的功率开关芯片，集成高压启动电路和高压功率管，为低成本开关电源系统提供高性价比的解决方案。芯片主要应用于非隔离系统方案，支持 12V/18V 输出电压，很方便的应用于小家电产品领域。芯片提供了过温、过流、过压、欠压等完善的保护功能，保证了系统的可靠性。
LED电源芯片SM7015特点
? 输入电压：85Vac~265Vac
? 拓扑结构支持：BUCK-BOOST、
BUCK
? 采用 650V 单芯片集成工艺
? 待机功耗小于 120mW@220Vac
? 集成高压启动电路
? 60KHz 固定开关频率
? 电流模式 PWM 控制方式
? 内置抖频技术，提升 EMC 性能
? 内置过温、过流、过压、欠压
等保护功能
? 内置软启动
? 内置智能软驱动技术（提高
EMC 性能）
? 封装形式：SOP8
LED电源芯片SM7015应用领域
? 电磁炉、电饭煲、电压力锅等
小家电产品电源
