SM2083EG 是一款单通道可调光 LED 线性恒流控制芯片，芯片使用本司专利的恒流设定和
控制技术，输出电流由外接 Rext 电阻设置，最大电流可达 100mA，且输出电流不随芯片
OUT 端口电压而变化。芯片可通过 DIM 端口实现 PWM 调光功能，系统结构简单，外围元
件极少，方案成本低。
SM2083EG主要特点:
本司专利的恒流控制技术
OUT 端口输出电流外置可调，最大电流可达 100mA
芯片间输出电流偏差<± 5%
输入电压：120Vac/220Vac
具有 PWM 调光功能
具有过温调节功能
芯片可与 LED 共用 PCB 板
线路简单、成本低廉
封装形式：ESOP8
主要应用领域:
智能�？亍⑷颂甯杏Α⑸�、等智能化控制 LED 照明领域
T5/T8 系列 LED 日光灯管
LED 平板灯
LED 球泡灯，LED 吸顶灯
LED高压灯带等等产品.
如有需要请联系游艇会科电子订购获取最新详细资料，提供技术方案支持，免费拿样
4000336518

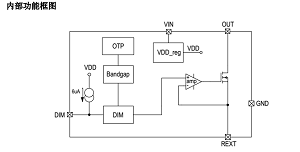

SM2083EG 是一款单通道可调光 LED 线性恒流控制芯片，内部集成 LED 恒流控制�？�、
OUT 端口高压驱动�？椤�
调光�？榈裙δ苣？�。输出电流可由外接 REXT 电阻进行调节，芯片可通过 DIM 端口实
现 PWM 调光功能。
注1：最大输出功率受限于芯片结温，最大极限值是指超出该工作范围，芯片有可能损坏。
在极限参数范围内工作，器件功能正常，但并不完全保证满足个别性能指标。
注2：RθJA 在 TA=25° C 自然对流下根据 JEDEC JESD51 热测量标准在单层导热试验
板上测量。
注3：温度升高最大功耗一定会减�。庖彩怯� TJMAX，RθJA 和环境温度 TA 所决定的
。最大允许功耗为 PD = (TJMAX-TA)/ RθJA 或是极限范围给出的数值中比较低的那个值
。
注4：电气工作参数定义了器件在工作范围内并且在保证特定性能指标的测试条件下的直流
和交流电参数。对于未给定上下限值的参数，该规范不予保证其精度，但其典型值合理反
映了器件性能。
注5：规格书的最小、最大参数范围由测试保证，典型值由设计、测试或统计分析保证。
注6：电流负温度补偿起始点为芯片内部设定温度 145° C。

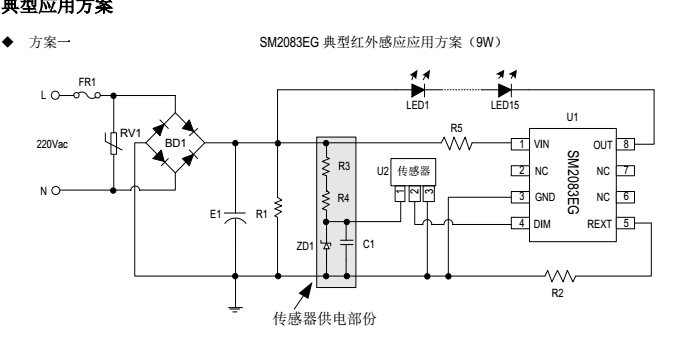

SM2083EG红外感应典型应用
1． LED 灯串电压建议控制在 250V 到 270V 之间，系统工作最优化。
2． 通过改变 R2 电阻值，调整输出工作电流值。
3． 压敏电阻可根据客户需求是否保留。
4． 传感器供电部分可根据不同的模块要求选取不同参数。
SM2083EG 芯片内部有温度补偿电路，为避免芯片温度高引起掉电流现象，系统需有良好
的散热处理，确保
SM2083EG 芯片工作在合理的温度范围，常见散热措施如下：
1）系统采用铝基板；

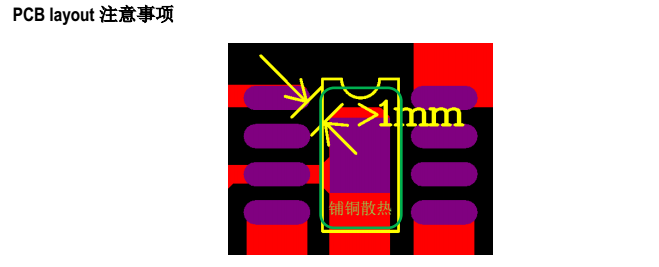

2）增大 SM2083EG 衬底的覆铜面积；
3）增大整个灯具的散热底座；
SM2083EG 支持芯片并联应用方案。若系统输出功率过大导致芯片温度高时，可以采用多
颗 SM2083EG 芯片并
联使用。
